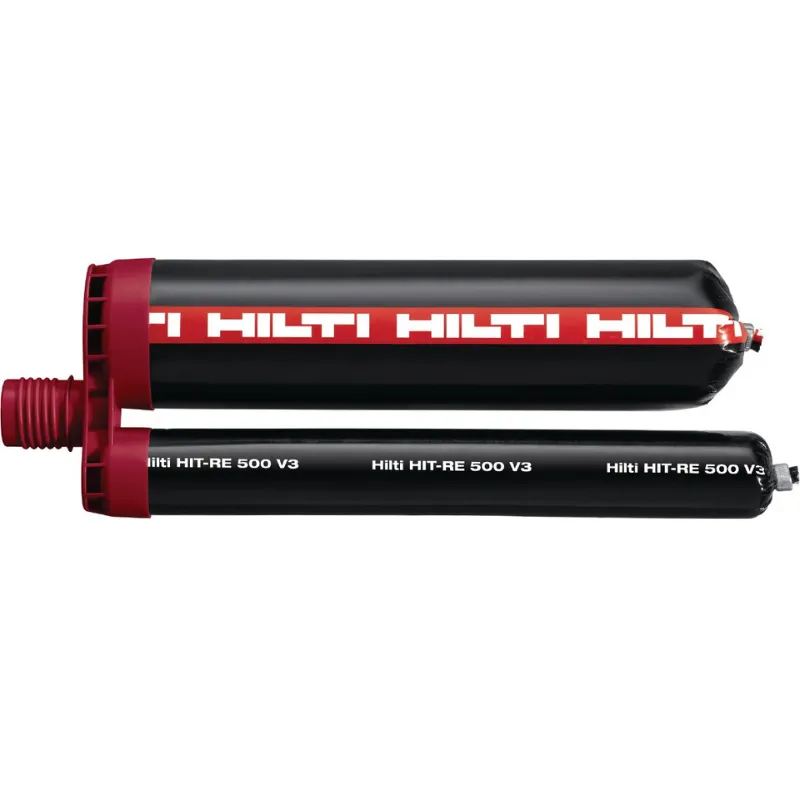

چسب کاشت میلگرد هیلتی RE 500 V3 محصولی قدرتمند و ساخت کشور آلمان است که در قالب کارتریج دوجزئی طراحی و عرضه شده است. این چسب از دو جزء اصلی: رزین و هاردنر تشکیل شده که در دو محفظه‌ ی مجزا قرار دارند. با اتصال نازل مخصوص و آغاز فرآیند تزریق، این دو جزء به‌ صورت یکنواخت ترکیب شده و ترکیبی با چسبندگی و مقاومت فوق‌ العاده ایجاد می‌ کنند.

🔴 توجه: چسب RE 500 V3 دیگر تولید نمی‌ شود و در حال حاضر، مدل جدیدتر و قوی‌ تر یعنی چسب کاشت میلگرد هیلتی RE 500 V4 جایگزین آن شده است.



کاربردهای چسب RE 500 V3

چسب کاشت میلگرد هیلتی RE 500 V3 برای طیف وسیعی از پروژه‌ های عمرانی و مقاوم‌ سازی مناسب بوده که از جمله آن‌ ها می‌ توان به موارد زیر اشاره کرد:

• اتصال میلگرد انتظار در سازه‌ های بتنی
• نصب پرتو به ستون در سازه‌ های سنگین
• اتصال قطعات با باربری بالا در بتن مسلح یا غیرمسلح
• نصب ماشین‌ آلات صنعتی، سیلو، حفاظ ایمنی و تجهیزات سنگین
• مقاوم‌سازی لرزه‌ای سازه‌ها
• استفاده برای سوراخ‌های ایجاد شده با مته کرگیری (مته‌های هسته الماسی)
• قابل استفاده در محیط‌های مرطوب، خیس یا زیر آب



 ویژگی‌های چسب کاشت میلگرد هیلتی RE 500 V3

• بدون استایرن و بی‌ بو – ایمن برای فضاهای بسته
• قابل استفاده در زیر آب تا عمق ۵۰ متر
• مقاومت لرزه‌ ای عالی – مناسب مناطق زلزله‌ خیز
• اجرای سریع با گیرایی نهایی کمتر
• مناسب برای تمام فصول – حتی در سرمای زمستان
• قابل استفاده در بتن ترک‌ دار و بدون ترک
• سازگار با مته توخالی – کاهش نیاز به تمیزکاری
• تحمل دمای اتصال: -۵ تا +۴۰°C
• نصب در بتن خشک، مرطوب، اشباع‌ شده و زیرآب
• مناسب برای آرماتورهای تا سایز ۴۰mm با عمق کاشت زیاد
• قدرت چسبندگی بالای چسب کاشت میلگرد هیلتی RE 500 V3 در بتن مسلح و غیرمسلح
• باربری بالا برای میلگردهای انتظار سازه‌ای
• دارای تأییدیه لرزه‌ای ETA C1، ESR، ACI 355.4 و AC308
• مقاوم در برابر شرایط محیطی و دمایی سخت
• سریع‌ترین زمان گیرایش بین چسب‌های اپوکسی بازار
• ایده‌ آل برای مقاوم‌ سازی سازه‌ های حساس مانند پل، مخازن و ساختمان‌ های استراتژیک

 نکات برجسته چسب کاشت میلگرد HILTI RE 500 V3

قدرت چسبندگی فوق‌العاده

تا ۶۰٪ باربری بیشتر نسبت به مدل پیشین HIT-RE 500-SD؛ مناسب برای بارهای سنگین سازه‌ ای.

سریع‌ ترین زمان کیورینگ در چسب‌ های اپوکسی

عملکرد پایدار در دمای پایین یا بالا با انعطاف‌ پذیری بالا در اجرا.

سیستم ایمنی SafeSet

کاهش خطای انسانی با فرایند کاشت ساده، سریع و ایمن.

دارای تأییدیه رسمی ICC

چسب کاشت میلگرد هیلتی RE 500 V3 یکی از اولین چسب‌ هایی که اتصالات پس از کاشت میلگرد را طبق ICC تأیید کرده است.

تنها گزینه مورد تأیید برای مته تو خالی در بتن ترک‌ خورده

همراه با HIT-HY 200 و میلگرد HIT-Z، تنها محصول دارای تأییدیه نصب با مته توخالی (TE-YRT) در بتن ترک‌ دار یا غیرمسلح.





 نحوه کار با چسب کاشت میلگرد هیلتی RE 500 V3

1. مطالعه و رعایت دستورالعمل‌ های چسب کاشت میلگرد هیلتی RE 500 V3

• دستورالعمل استفاده به صورت چاپی داخل بسته‌ بندی موجود است.
• نسخه دیجیتال نیز در سایت رسمی Hilti قابل‌ دسترسی است.
• راهنماها کاملاً تصویری و قابل درک هستند؛ برای اجرای دقیق توصیه می‌ شود حتماً مطالعه شوند.

 اقدامات ایمنی پیش از اجرا

• اطمینان از ایمن بودن محیط کار و رعایت نکات ایمنی الزامی است:
  • تمیز و روشن بودن محل کار
  • استفاده نکردن از ابزار برقی در محیط‌ های انفجاری
  • دوری افراد متفرقه و کودکان از محیط
  • عدم استفاده از ابزار خیس یا در معرض باران
  • مطمئن بودن از اتصال صحیح ابزار به پریز برق هماهنگ
  • پرهیز از کار در محیط‌ های آلوده یا بسیار غبارآلود

 مراحل اجرا چسب کاشت میلگرد هیلتی RE 500 V3

1. سوراخ‌ کاری بتن با قطر و عمق مناسب (طبق نقشه و تأییدیه فنی)
2. تمیزکاری سوراخ‌ ها با استفاده از برس و دمنده یا مته توخالی (در صورت استفاده از SafeSet)
3. آماده‌ سازی چسب
   • اتصال نازل به کارتریج دوجزئی
   • استفاده از گان مخصوص (HDM 500)
   • تزریق اولیه مقدار کمی از چسب (تا حصول ترکیب یکنواخت)
4. تزریق چسب در سوراخ
   • از انتهای سوراخ به سمت بیرون تزریق کنید
   • چسب باید به‌ صورت یکنواخت و بدون حباب تزریق شود
5. کاشت میلگرد یا انکر
   • میلگرد را به‌ آرامی در سوراخ بچرخانید تا با چسب درگیر شود
6. زمان انتظار برای گیرایی کامل (Curing)
   • مطابق با جدول زمان کیورینگ بر اساس دمای محیط



 استفاده از چسب کاشت میلگرد هیلتی HILTI RE 500 V3

چسب کاشت میلگرد هیلتی RE 500 V3 ساخت آلمان، ترکیبی از رزین و هاردنر است که در دو محفظه جداگانه (سوسیجی) بسته‌ بندی شده و از طریق نازل میکس به‌ صورت همزمان ترکیب و تزریق می‌ شوند. این چسب با گان هیلتی HDM 500 مورد استفاده قرار می‌ گیرد.

مزایای کلیدی:

1. کاربری در هر شرایطی
   قابل استفاده در بتن خشک، مرطوب، خیس و حتی پر از آب. مناسب برای اتصالات سازه‌ ای پس از اجرا مانند ستون، فونداسیون، راه‌ پله و دیوارها.
2. صرفه‌ جویی در حفاری و مواد
   با نصف عمق حفاری (مثلاً ۳ اینچ به‌جای ۶ اینچ)، همان مقاومت را به‌ دست می‌ آورید. این یعنی کاهش هزینه و زمان اجرا.
3. فناوری SafeSet
   استفاده از مته توخالی و مکنده VC 20/40 برای هم‌ زمانی سوراخ‌ کاری و تمیزکاری، سرعت اجرا را بالا برده و خطای انسانی را کاهش می‌ دهد.
4. پشتیبانی نرم‌افزاری
   با نرم‌افزار رایگان Hilti PROFIS می‌ توانید طراحی دقیق اتصالات و اجرای پروژه را به‌ صورت مهندسی انجام دهید.

 مشخصات فنی چسب HILTI RE 500 V3

عنوان	مشخصات
نوع چسب	اپوکسی دوجزئی (رزین + هاردنر)
نحوه اختلاط	از طریق نازل ایستا پس از خروج از کارتریج
حالت بسته‌بندی	سوسیجی (محفظه دوبل جداگانه)
حجم	۵۰۰ میلی‌لیتر
ابزار موردنیاز	گان HDM 500 + نازل مخصوص
مناسب برای	میلگرد انتظار، کاشت میلگرد تقویتی، بولت، مقاوم‌ سازی سازه‌ ها
شرایط استفاده	بتن ترک‌ دار و بدون ترک، خشک، مرطوب، اشباع از آب
ساخت	آلمان
گارانتی	اصالت و کیفیت کالا



 روش‌ های تمیزکاری حفره قبل از تزریق چسب HILTI RE 500 V3

برای دستیابی به حداکثر چسبندگی و دوام، تمیزکاری دقیق سوراخ‌ های حفاری‌ شده پیش از تزریق چسب از اهمیت بالایی برخوردار است. چسب کاشت میلگرد هیلتی RE 500 V3 از این نظر انعطاف‌ پذیر بوده و با دو روش زیر قابل استفاده است:

۱. روش سنتی (Manual Cleaning)

این روش شامل ۳ مرحله است:

• استفاده از برس سیمی فلزی برای تمیزکردن دیواره داخلی سوراخ
• دمیدن هوای فشرده با نازل مخصوص برای خارج‌ کردن گردوغبار
• تکرار چرخه تمیزکاری حداقل دو مرتبه برای اطمینان از پاکسازی کامل

🔹 این روش نیازمند دقت بالا و زمان بیشتر است، مخصوصاً در محیط‌ های حساس یا سوراخ‌ های عمیق.

۲. روش خود-تمیزشونده (Hilti SafeSet System)

در این روش از مته‌ های توخالی Hilti TE-CD یا TE-YD به همراه مکنده صنعتی (مانند Hilti VC 20/40) استفاده می‌ شود. مکنده به مته متصل شده و گردوغبار ناشی از حفاری را به‌ صورت همزمان از داخل سوراخ خارج می‌ کند.

 مزایای روش SafeSet:

• کاهش زمان اجرای پروژه
• حذف کامل نیاز به تمیزکاری دستی
• افزایش دقت، ایمنی و عملکرد نهایی اتصال
• کاهش احتمال خطای انسانی



 مشخصات پیچ‌ های انکر مورد استفاده با چسب کاشت میلگرد HILTI RE 500 V3

جهت تضمین عملکرد فنی و ایمنی کامل سیستم کاشت میلگرد، پیچ‌ های انکر مورد استفاده همراه با چسب کاشت میلگرد هیلتی RE 500 V3 باید ویژگی‌ های زیر را داشته باشند:

الزامات کلی:

• مهر خورده بودن پیچ‌ ها الزامی است تا مشخصات مکانیکی، درجه سختی و طول اسمی آن‌ ها به‌ وضوح قابل شناسایی باشد.
• پیچ‌ ها باید طبق استانداردهای صنعتی بین‌المللی تولید شده و دارای کیفیت سطح بالا و یکنواختی ساخت باشند.

 انواع پیچ‌ های مجاز برای استفاده:

1. HIT-V 5.8
   ▪️ ساخته شده از فولاد کربنی استاندارد
   ▪️ مناسب برای شرایط عادی بدون نیاز به مقاومت خاص در برابر خوردگی
2. HIT-V 8.8
   ▪️ انکر کربنی تقویت‌ شده با مقاومت کششی و برشی بالاتر
   ▪️ ایده‌ آل برای کاربردهای سازه‌ ای با بارگذاری سنگین
3. HIT-V R
   ▪️ ساخته شده از استیل ضدزنگ با کیفیت بالا
   ▪️ مطابق با استاندارد بین‌المللی ISO 3506-1
   ▪️ مناسب برای محیط‌ های مرطوب، صنعتی یا نیمه‌ خورنده
4. HIT-V HCR
   ▪️ انکرهای ساخته‌ شده از استیل بسیار مقاوم به خوردگی
   ▪️ تولید شده مطابق استاندارد EN 10088
   ▪️ دارای حداقل مقاومت کششی: 800 MPa
   ▪️ دارای حداقل مقاومت تسلیم: 640 MPa
   ▪️ مناسب برای محیط‌ های بسیار خورنده مانند سواحل دریایی، تصفیه‌ خانه‌ ها یا سازه‌ های زیرآبی

نکته مهم: استفاده از پیچ‌ های غیرمجاز یا فاقد تأییدیه‌ های استاندارد می‌ تواند موجب افت شدید در عملکرد چسب، کاهش ظرفیت باربری و نهایتاً عدم پذیرش پروژه در بازرسی نهایی گردد.



در ادامه، جدول مشخصات فنی چسب کاشت میلگرد هیلتی RE 500 V3 براساس استانداردهای بین‌ المللی به‌ صورت ساختاریافته، دقیق و حرفه‌ ای برای درج در دفترچه فنی یا وبسایت آورده شده است:

 مشخصات مکانیکی و فیزیکی چسب کاشت میلگرد HILTI RE 500 V3

مشخصه	مقدار (واحد SI)	مقدار (واحد Imperial)	استاندارد تست
قدرت باند (عمل‌آوری ۲ روزه)	8.10 MPa	1,560 psi	ASTM C882-13a
قدرت باند (عمل‌آوری ۱۴ روزه)	11.70 MPa	1,690 psi	ASTM C882-13a
مقاومت فشاری	82.7 MPa	12,000 psi	ASTM D695-10
مدول الاستیسیته فشاری	2,600 MPa	380,000 psi	ASTM D695-10
مقاومت کششی (۷ روزه)	49.3 MPa	7,150 psi	ASTM D638-14
درصد کشیدگی در نقطه شکست	1.1 %	1.1 %	ASTM D638-14
دمای انحراف گرمایی (HDT)	50°C	122°F	ASTM D648-07
میزان جذب آب	0.18 %	0.18 %	ASTM D570-98
ضریب انقباض طولی هنگام عمل‌آوری	0.008	0.008	ASTM D566-86

توضیح مهم:

• تمامی داده‌ها براساس نتایج آزمایشگاهی تحت شرایط استاندارد به‌ دست آمده‌ اند.
• در شرایط خاص محیطی یا اجرای غیرصحیح، ممکن است مقادیر نهایی تحت‌ تأثیر قرار گیرند.
• جهت تضمین عملکرد، رعایت کامل دستورالعمل‌ های اجرایی شرکت HILTI الزامی است.
